Как построить график в Excel 2010

Пост опубликован: 29.03.2017

Для того чтобы разобраться, как строить графики в Excel 2010, предлагаю рассмотреть  построения графиков некоторых функций на примерах.

Пример 1. Построить график функции y=3x-4 на промежутке [-10;10].

Сначала мы введем данные в Excel. Нам задана линейная функция, поэтому для построения прямой  достаточно двух точек.

В строке формул в ячейку В2 введем формулу  =3*А2-4 (значение х находится в ячейке А2)

Скопируем данную формулу из ячейки В2 в ячейку В3 и выделим введенные данные.

Для построения графика воспользуемся мастером построения диаграмм и графиков, который находится в закладке Вставка. Выберем график Точечный с прямыми отрезками.

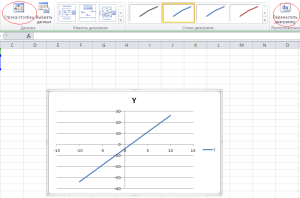

Скорректировать график можно при помощи кнопки Строка/столбец.

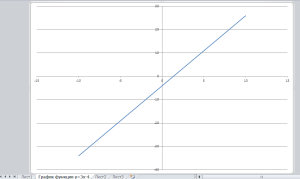

А так же можно Переместить график на новый лист.

Пример 2. Построить график функции y=4sinx на промежутке [-360^о; 360^о]  с шагом 10^о.

1.  Введите в ячейку А2 число -360.
2. Введите в ячейку А3 число -350.
3. Выделите  диапазон ячеек.
4. Установите курсор на маркер заполнения.
5. Зажмите левую клавишу мыши.
6. Перетащите маркер заполнения на необходимое количество ячеек.

Ячейки будут заполняться последовательностью чисел с шагом,  который равен разности чисел из второй и первой ячеек выделенного диапазона.

В ячейку В2 введем формулу   =4*SIN(A2/180*ПИ())  с учетом перевода градусной меры угла в радианы и скопируем ее до конца нашей таблицы.

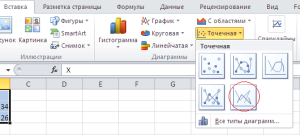

Выделив все данные, выберем график Точечная с гладкими кривыми

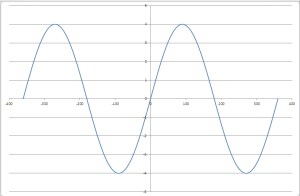

Получим график функции y=4sinx

              Редактировать полученные графики (название графика, форматирование, подписи данных и т.д.) вы можете в закладке Работа с диаграммами/ Мекет
